Mô tả sản phẩm
TÍNH NĂNG, ĐẶC ĐIỂM CỦA MD VIETNAM ATS530N
Bộ điều khiển ATS công suất kép ATS530N được làm bằng lõi của bộ vi xử lý, có thể phát hiện chính xác điện áp 2 chiều 3 pha/ 1 pha và đưa ra phán đoán chính xác cho các điện áp bất thường đã xảy ra (mất điện, quá áp, dưới điện áp, quá tần số, dưới tần số, mất pha, sai thứ tự pha), điều khiển chuyển mạch ATS sau khi trễ. Nó phù hợp để điều khiển ATS Không ngắt, và nó có chức năng phát tín hiệu khởi động bộ phát điện sau độ trễ bất thường của một chiều. Bằng cổng giao tiếp LINK, chức năng "ba điều khiển từ xa" (đo từ xa, giao tiếp từ xa và điều khiển từ xa) có thể được thực hiện.
CÁC TÍNH NĂNG CHÍNH:
- Đo và hiển thị Điện áp và Tần số 2 chiều 3 pha
1# 2#
Điện áp dây (Uab, Ubc, Uca) Điện áp dây (Uab, Ubc, Uca)
Điện áp pha (Ua, Ub, Uc) Điện áp pha (Ua, Ub, Uc)
Tần số Hz Tần số Hz
Quá áp, mất pha, sai thứ tự pha, chức năng bảo vệ quá / dưới tần số. Theo mặc định, bảo vệ thứ tự ngược pha và bảo vệ quá / dưới tần số bị vô hiệu hóa; tuy nhiên, người dùng có thể thiết lập chức năng bảo vệ khi cần.
- Các thông số có thể được thiết lập thông qua phần mềm PC sử dụng mô-đun SG72 (USB to LINK) hoặc mô-đun đối thoại khác.
- Có thể đặt độ trễ bình thường của điện áp 1 # hoặc 2 # trong (0 ~ 60) giây và độ trễ khởi động Genset có thể được đặt trong (0 ~ 3600) giây.
- Có thể đặt độ trễ bất thường của điện áp 1 # hoặc 2 # trong (0 ~ 60) giây và độ trễ dừng Genset có thể được đặt trong (0 ~ 3600) giây.
- “Ưu tiên nguồn 1 #”, “Tự động / Thủ công”, “Không ưu tiên” và “Ưu tiên nguồn 2 #” có thể được đặt thông qua bảng điều khiển phía trước.
- Tín hiệu đầu ra đóng có thể được thiết lập theo khoảng thời gian hoặc đầu ra liên tục.
- Áp dụng cho 2 đường dây trung tính cách ly.
- Chế độ Tự động / Thủ công. Ở chế độ thủ công, chuyển ATS có thể được thực hiện thông qua nút nhấn của bảng điều khiển.

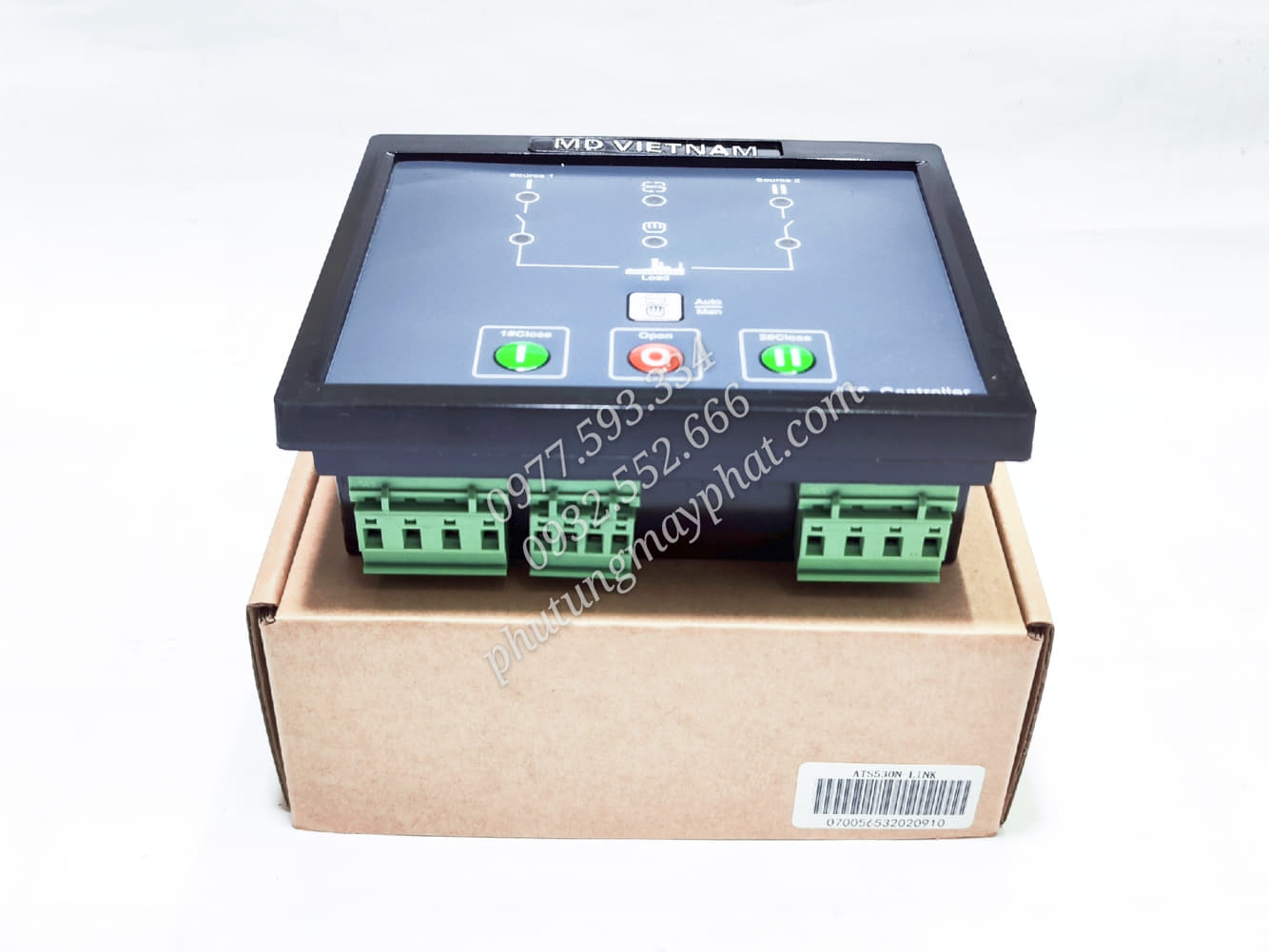

- Đèn LED gắn trên bảng điều khiển phía trước có thể hiển thị rõ ràng trạng thái ATS đang chạy.
- Cổng đầu vào Mở cưỡng bức được thiết kế; Khi cổng đầu vào hoạt động, công tắc sẽ bắt buộc phải ở vị trí Ngắt (các chốt cho ATS có Vị trí Ngắt).
- AUX.OUTPUT 1 và AUX.OUTPUT 2 có thể được cấu hình để giúp dễ dàng chuyển nguồn điện.
- Công suất tiếp điểm đầu ra của rơle chuyển nguồn 1 # và 2 # (1 # ĐÓNG, 2 # ĐÓNG) là 5A AC250V, tiếp điểm thụ động, có thể được sử dụng trực tiếp trong công tắc lái xe để chuyển giao.
- Công suất tiếp điểm đầu ra của rơ le khởi động Genset (GENS START) là 7A AC250V / 7A DC28V, tiếp điểm N / C thụ động.
- Thích hợp cho các hệ thống AC khác nhau (3 pha 4 dây, 2 pha 3 dây và một pha 2 dây).
- Thiết kế mô-đun, vỏ bằng nhựa ABS chống cháy, đầu cuối có thể cắm được, lắp sẵn, cấu trúc nhỏ gọn dễ dàng lắp đặt.
THÔNG SỐ KỸ THUẬT:
|
Mục chức năng
|
Tham số
|
|
Điện áp hoạt động
|
AC 170~277V Nguồn cung cấp AC liên tục L1N1/L2N2.
|
|
Công suất tiêu thụ
|
Chế độ hoạt động < 3W ;
Chế độ chờ < 1W
|
|
Ngõ vào điện áp AC
|
|
|
3P4W ( ph-N )
|
AC170~AC277V (ph-N)
|
|
1P2W ( ph-N )
|
AC170~AC277V (ph-N)
|
|
2P3W (ph-N )
3P3W (ph-ph)
|
AC170~AC277V (ph-N)
AC170V~AC277V(ph-ph) (Cần tùy chỉnh phần cứng)
|
|
Tần số định mức
|
50/60Hz
|
|

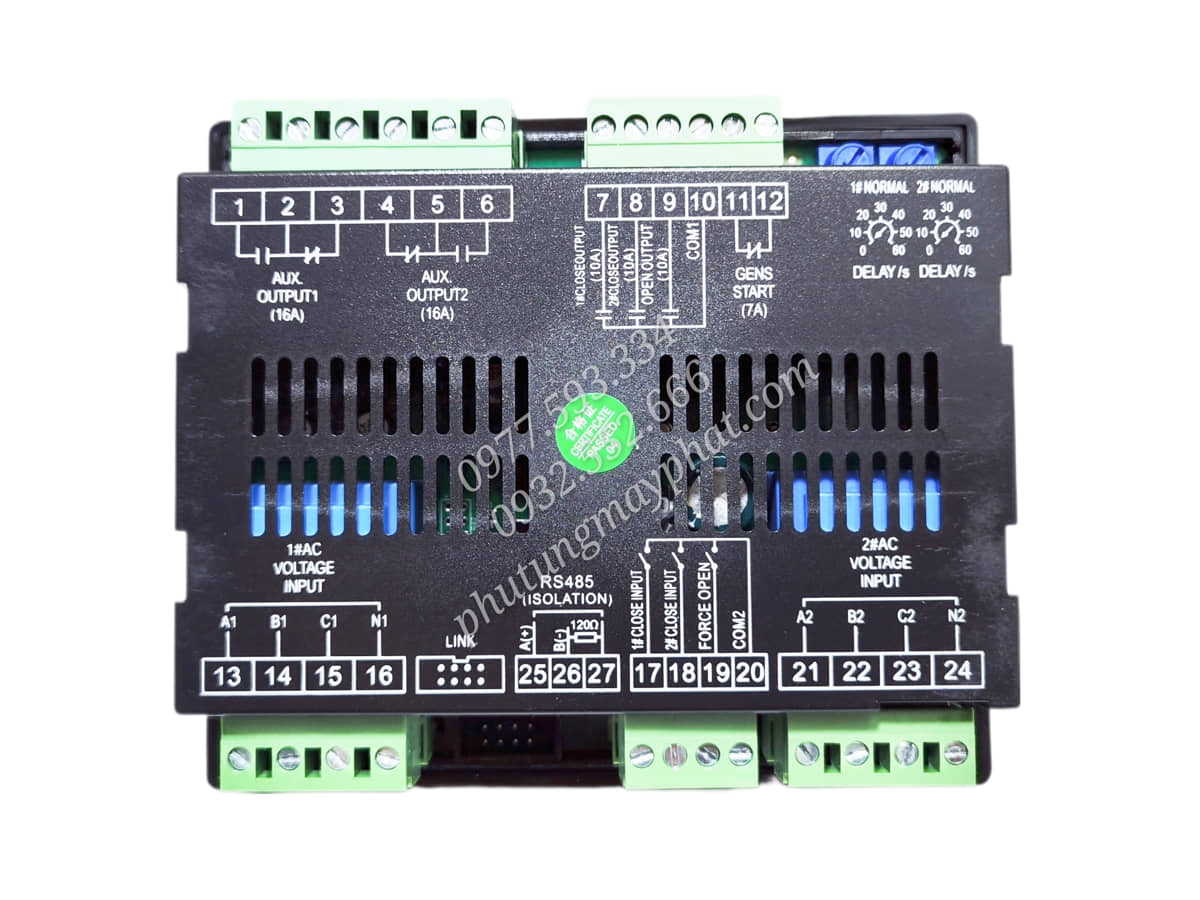

Ngõ ra relay đóng 1#
|
10A AC250V tiếp điểm trống
|
|
Ngõ ra relay đóng 2#
|
10A AC250V tiếp điểm trống
|
|
Ngõ ra relay Mở
|
10A AC250V tiếp điểm trống
|
|
Ngõ ra phụ 1
|
16A AC250V tiếp điểm trống
|
|
Ngõ ra phụ 2
|
16A AC250V tiếp điểm trống
|
|
Relay khời động máy phát điện
|
7A AC250V tiếp điểm trống
|
|
Tín hiệu vào đóng 1#
|
Tác động khi kết nối với COM
|
|
Tín hiệu vào đóng 2#
|
Tác động khi kết nối với COM
|
|
Đầu vào bị buộc phải dừng khẩn cấp
|
Tác động khi kết nối với COM
|
|
Kết nối
|
Kết nối LINK , MOSBUS
|
|
Kích thước vỏ hộp
|
139mmx120mmx50mm
|
|
Kích thước lổ cắt vỏ tủ điện
|
130mmx111mm
|
|
Nhiệt độ làm việc
|
(-25~+70)°C
|
|
Độ ẩm làm việc
|
( 20~93)%RH
|
|
Điều kiện bảo quản
|
(-30~+80)°C
|
|
Cấp bảo vệ
|
IP65 Gioăn: khi gioăng chống thấm được lắp đặt giữa bộ điều khiển và cửa sổ điều khiển.
|
|
Cường độ cách điện
|
Cấp điện áp AC 1,5kV giữa đầu cực cao áp và đầu cực hạ áp, và dòng rò không được vượt quá 3mA trong vòng 1 phút.
|
|
Trọng lượng
|
0.51kg
|
